串联谐振耐压试验装置注意事项有哪些?

    一、变频串联谐振耐压试验装置注意事项:

    1.本试验设备应由高压试验专业人员使用,使用前应仔细阅读使用说明书,并经反复操作训练。

    2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

    3.为了保证试验的安全正确,除必须熟悉本产品说明书外,还必须严格按国家有关标准和规程进行试验操作。

    4.各联接线不能接错,特别是接地线不能接错。否则可导致试验装置损坏

    5.变频串联谐振耐压试验装置使用时,输出的是高电压或超高电压,必须可靠接地,注意操作安全。

    6.当开机且回零后仍然不能升压时,请长时间按下复位键(10秒钟左右),并使控制箱面板的指示灯正常,即除"高压"以外没有其它红灯亮,然后开始正常操作.

    7.当电压电压大于10V,而还没有进行调谐时,系统会自动失谐,以防止一谐振就产生高压伤害试品甚至对人体带来伤害。

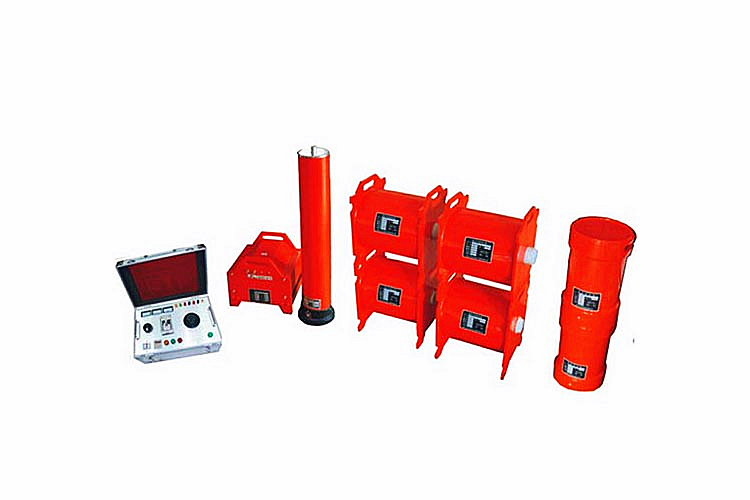

串联谐振

    二、布置试验接地线的注意事项:

    由于被试电缆的电容量较大,若在试验时试品击穿或发生高压引线对地放电,在电缆的接地端处,试验接地线和控制箱外壳等处,可能会产生暂态过电压。本设备已在控制箱和主要部件内,采取多重暂态过电压保护措施,能保证设备的正常工作。此外,在试验接地线布置方面还应注意采取下列保护措施:

    1.试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头,减少试验接地线的长度,即减少接地线的电感量。

    2.采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短,不要任意延长接地线长度。

    3.试验时操作人员除接触调谐、调压绝缘旋钮外,不要触及控制箱金属外壳,否则在高压侧击穿或放电时,可能有轻微的刺痛感。有条件时,建议操作人员站在橡胶绝缘垫上工作。

    4.试验变压器有800V、1000V、1500V三个端子,当系统所需高压小于15kV时选用800V端子,当系统所需高压大于15kV小于60kV时选用1000V端子,当系统所需高压大于60kV时选用1500V端子。
