提高串联谐振电路品质因数的方法有哪些?

          华超电子设备是武汉串联谐振装置的生产厂家,20年致立于研发标准、稳定、安全的电力测试设备,专业电测,得到广大用户的认可。
       今天小编用文字的形式阐述一下如何提高串联谐振电路品质因数的方法:品质因数(Q因数)quality factor是电学和磁学的量。表示一个储能器件(如电感线圈、电容等)、谐振电路中所储能量同每周期损耗能量之比的一种质量指标;串联谐振回路中电抗元件的Q值等于它的电抗与其等效串联电阻的比值;元件的Q值愈大,用该元件组成的电路或网络的选择性愈佳。
品质因数是电路发生谐振时的感抗或容抗除以电阻,所以品质因数与LC值和R值有关,但主要的是由R值决定的。我们通常是通过控制R值的大小控制品质因数。不同的电路对品质因数的大小要求是不同的。


       品质因数是电路发生谐振时的感抗或容抗除以电阻,所以品质因数与LC值和R值有关,但主要的是由R值决定的。我们通常是通过控制R值的大小控制品质因数。不同的电路对品质因数的大小要求是不同的。

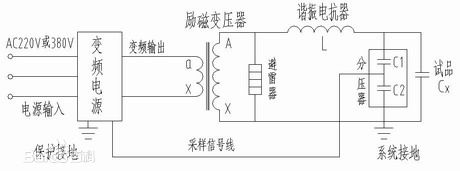

       串联谐振装置提高方法如下所示:
①选用优质骨架,减少介质损耗。通常对于要求损耗小、工作频率高的电感线圈,应选用高频陶瓷、聚四氟乙烯、聚苯乙烯等高频介质材料做骨架。对于超高频工作的电感线圈,可用无骨架方式绕制。
②合理选择屏蔽罩的尺寸。线圈加屏蔽罩后,会增加线圈的损耗,降低Q值。因此,屏蔽罩的尺寸不宜过大和过小。一般来说,屏蔽罩直径与线圈直径之比以1.6-2.5为宜,这样可使Q值降低小于10%。
③选用带有磁心的电感线圈。电感线圈中带有磁心时,可使线圈圈数及其电阻大大减少,有利于Q值的提高。
④根据工作频率选择绕制线圈的导线。低频段工作的电感线圈应采用漆包线等带绝缘的导线绕制。对于工作频率在几十千赫至两兆赫之间的电感线圈,应采用多股绝缘导线绕制,以增加导体有效截面积,减少集肤效应的影响,可使Q值提高30%-40%。对于工作频率高于2MHz的电感线圈,应采用单股粗导线绕制,导线的直径一般在0.3-1.5mm之间。
