Apr 22, 2019
简述HCRLC瓦斯继电器校验仪的特点与使用方法
产品介绍：HCRLC瓦斯继电器校验仪实现了气体继电器流速、容积、密封试验和压力释放阀开启，关闭压力等检验项目，全部自动测试并打印记录（仪器自动化程度高）。采用微机测控，数码显示，操作试验时除人工配合回油外，实现测量，参数调整，控制操作，记录打印自动化。本仪器用于电力系统检验变压器的重瓦斯保护动作流速、轻瓦斯保护动作容积和气体继电器密封试验，及检验压力释放阀的开启和关闭压力，用模拟变压器内故障，测瞬时脉冲流速值的压差法，微机测控，数码显示，自动打印。仪器分含压力释放阀试验和不含压力释放阀试验两种型号适用。功能齐全，测试准确可靠。与典型设备比，体积仅1/20，重量仅1/25，造价约1/5。应用范围广，解决了无法在变压器安装现场进行气体继电器、压力释放阀校验的难题。

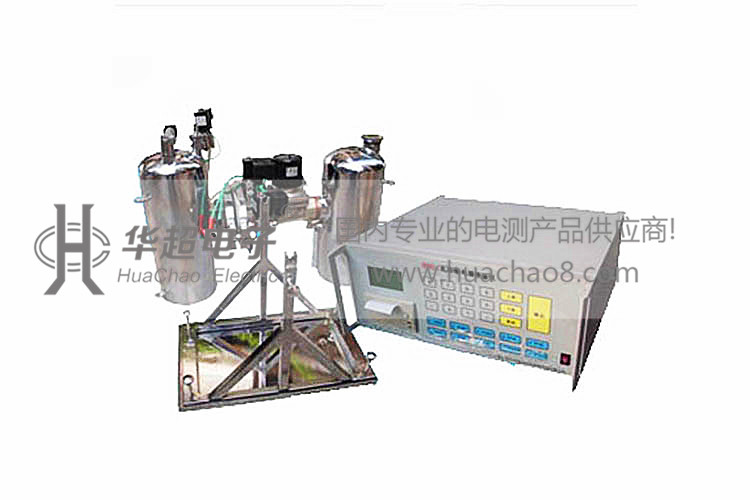

HCRLC瓦斯继电器校验仪
HCRLC瓦斯继电器校验仪使用步骤简述：
步骤一.气体继电器检测仪准备
1）将各部件从仪器箱中取出。将检测仪油盆置于试验桌上，将可调支架放在油盆内，四角有调节螺钉将支架初调平稳；
2）将主油筒和回油筒组合件竖立，拆卸连接螺栓，卸下回油筒；
3）将带有双向定位板的拉杆与压力油筒法兰的槽孔配合，将另一拉杆与法兰的另一槽孔配合，双手提起拉杆并将其轴放入可调支架上的支承座内，并将定位插销插入双向定位板的孔内，使拉杆固定在垂直位置；
4）在拉杆上端旋上螺母，将回油筒组件法兰插入拉杆上部，放入垫圈、旋上螺母定位，调整螺母使上下组件法兰之间的距离应能安装被试继电器，按顺序在主油筒的法兰盘上放上被试继电器。（注意事项：1.试验时必须卸下回油桶盖！2.继电器顶盖箭头方向应指向回油筒，装配时以档板正方形边缘与继电器法兰盘边缘对称安装，并使继电器与主油筒之间相互垂直，最后将两根拉杆的下螺母松开，使上部档板紧贴继电器法兰盘并对称旋紧上螺母。3.装配时不能用手握住电气元件等部件，以免损坏或变形；）
5）将继电器抽芯按规程检查应完好，清除绑线、杂物；
6）将气体继电器检测仪旋转至水平状态，调整四个角的调节螺钉。使水平仪的气泡保持在中心位置。
7）用户第一次使用时，自备新25#变压器油3～5kg，旋下进气、油位口，从校验台射流口注油约3kg。注油量以变压器油从进气中、油位口，溢出为最佳，再将校验台再旋转少许使主油筒尾部略高2cm，待进气、油位口无油溢出为止。
8）旋下继电器排气针阀螺母，将排气软管接在气体继电器的排气嘴上。
9）根据试验项目将测试信号线夹夹在气体继电器流速信号端子或容积信号端子上。
步骤二.压力释放阀检测仪准备
1）将仪器控制箱从铝合金箱中取出，在未接入电源的状态下，分别将电源线、气管、接口1、接口2连接到对应的接口，并锁紧接口1和接口2；
2）取下压力释放阀检测仪铝合金箱上盖，从铝合金箱上盖中取出固定螺栓及两根信号线，将气管、接口1、接口2、两根信号线连接到压力释放阀检测仪面板上的对应接口；
3）根据释放阀型号φ50、130型安装在大法兰盘上；φ25、80型安装在小法兰盘上用。 （注意：安装时，压力释放阀底部密封圈与法兰盘光面对接！）
4）将检测信号线夹，夹在压力释放阀开启信号端子上。
HCRLC瓦斯继电器校验仪的产品特点
1、功能齐全，具有测量QJ－25、50、80、50W、80W型的流速、容积、密封试验等检验项目，还可代用户设计满足特殊型国外继电器检验；
2、在基础上增加了一套自动测试轻瓦斯容积的计量装置，误差≤5%，较部颁标准提高精确度一倍，可对气体继电器容积刻度板进行有效的检验；
3、具有测量QJ-25、50、80、50W、80W型的流速、容积、密封试验等检验项目，还可代用户设计满足特殊型国外继电器检验。流速测量范围为0-0.2m/s，极限误差≤0.05/s，教部颁标准提高精度1倍。
4、体积小，重量轻，除可完全代替固定式校验台使用外，还可携带至变压器安装现场检验，为了缩小体积，每次试验只须人工配合回油；
5、流速测量范围为0－0.2m/s，极限误差≤0.05/s，教部颁标准提高精度1倍；
6、结构原理先进，采用带油地微型压力油筒代表变压器油箱、带快速阀的回油筒代表储油柜，采用压差法测定其故障状态时通过继电器的瞬时流速；
7、采用独立气源，微机测量、控制成本。设计又微机测控箱、传感器、电磁阀、数码显示器、微型打印机、微型电动空压机和水平仪等元件，实现了机电一体化；
以上是小编对瓦斯继电器校验仪的产品特点与使用步骤的简述。在此提供各位请操作人员请在专业人士的严格遵守仪器和说明书上标示各种警告及说明事项；请使用说明书指定的电源电压为仪器供电；清洁仪器时，请关闭总电源开关，拔下电源插头；对提供的电源插座应有可靠的接地或用导线把测控箱的接地口可靠接地；机内有高压、变压器油。切勿讲任何物体插入仪器内，避免导致点击、短路或火灾；做完实验后，请关闭仪器开关和总电源开关。
