接地电阻测试仪的使用方法及注意事项

        接地电阻测试仪是电力工程建设、运行和维修工作中的一种常用仪表,近年来由于计算机技术的飞速发展,因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术。其测量功能、内容与精度是一般仪器所不能达到的,它替代了传统的人工手摇发电工作方式,采用先进的大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。

       武汉华超接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(最大3A),不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。下面华超小编来为大家介绍一下接地电阻测试仪使用注意事项、使用方法:

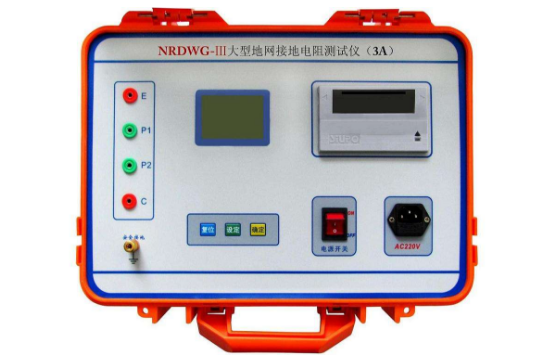

3A大型地网接地电阻测试仪

3A大型地网接地电阻测试仪

    一.接地电阻测试仪使用方法

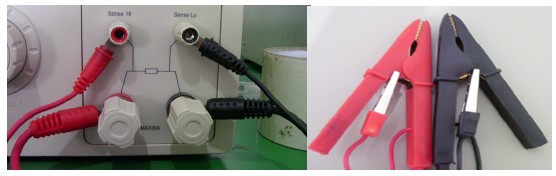

    1.1连接仪器测试线:按照下图所示连接测试线(粗线接电流输出端口,细线接电阻检测端口)。



接地电阻测试仪夹具

3A大型地网接地电阻测试仪夹具


   1.2接通仪器电源,按下电源开关,预热5分钟。
   1.3按要求选择测试量程开关,一般选择600mΩ档。
   1.4将电流旋钮逆时针旋至零位,然后将两组测试夹相互短路。
   1.5根据需要选择手动测试或定时测试(手动测试时定时开关为“关”,自动定时测试时定时开关为“开”)。
   1.6检查条件设定无误后,按动“启动”按钮,测试灯亮,调节“电流调节”旋钮至所选择的电流值(一般为12A)。
   1.7将“预置/测试”开关置于“预置”状态,调节“报警电阻调节”电位器,预置报警电阻值为500mΩ。(需要有电流输出的情况下,才可预置报警电阻值)。
   1.8预置报警电阻调节好后,按动“复位”按钮,切断输出电流,同时将“电流调节”旋钮旋至最小,将短接的测试夹分开。
   1.9测试前点检:将测试夹短接,调节电流旋钮至5A电流值,断开测试夹,仪器发出报警则点检合格,否则不合格。
   1.10仪器点检合格后进入测试:首先将测试夹分别接到灯具外壳金属部分及接地线连接点,然后按动“启动”按钮,“测试”灯亮,调节“电流调节旋钮”至所需的电流值,读下显示屏显示电阻数值。测试中当被测物的接地区域电阻大于所设定(500mΩ)报警的值,仪器即发出断续声光报警,此时判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键(定时测试时,时间到后仪器自动切断电源),“测试”指示灯熄灭,回路电流即被切断,将测试夹从被测物上取下,以备下次测量。
   1.11如需继续测量相同产品请重复第9步即可,如需测试其它产品请重复3~9步骤,无需测量请关机。



HCETCR钳形接地电阻测试仪

HCETCR钳形接地电阻测试仪


    二.接地电阻测试仪使用注意事项:

   2.1随时检查仪表的准确性。
   2.2接地线路要与被保护设备断开,以保证测量结果的准确性。
   2.3被测地极附近不能有杂散电流和已极化的土壤。
   2.4当检流计灵敏度过高时,可将电位探针电压极插入土壤中浅一些,当检流计灵敏度不够时,可沿探针注水使其湿润。
   2.5下雨后和土壤吸收水分太多的时候,以及气候、温度、压力等急剧变化时不能测量。
   2.6探测针应远离地下水管、电缆、铁路等较大金属体,其中电流极应远离10m以上,电压极应远离50m以上,如上述金属体与接地网没有连接时,可缩短距离1/2~1/3。
   2.7连接线应使用绝缘良好的导线,以免有漏电现象。
   2.8测试仪在使用、搬运、存放时应避免强烈震动。
   2.9注意电流极插入土壤的位置,应使接地棒处于零电位的状态。
   2.10测试宜选择土壤电阻率大的时候进行,如初冬或夏季干燥季节时进行。
   2.11接地电阻测试仪应保存在室内保持其环境温度0℃~40℃,相对湿度不超过80﹪,且在空气中不能含有足以引起腐蚀的有害物质。
   2.12测试现场不能有电解物质和腐烂尸体,以免造成错觉。
