Apr 15, 2019
接地电阻测试仪使用过程中的规范与注意事项
HCDW-3A大型地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(最大3A)，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
一、接地电阻测试仪使用注意事项：
1.接地线路要与被保护设备断开，以保证测量结果的准确性；2.被测地极附近不能有杂散电流和已极化的土壤；3.下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量；4.探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3；5.连接线应使用绝缘良好的导线，以免有漏电现象；6.注意电流极插入土壤的位置，应使接地棒处于零电位的状态；7.测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行；8.测试现场不能有电解物质和腐烂尸体，以免造成错觉9.当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润；10.随时检查仪表的准确性；11.接地电阻测试仪应保存在室内保持其环境温度0℃～40℃，相对湿度不超过80﹪，且在空气中不能含有足以引起腐蚀的有害物质；12.测试仪在使用、搬运、存放时应避免强烈震动。

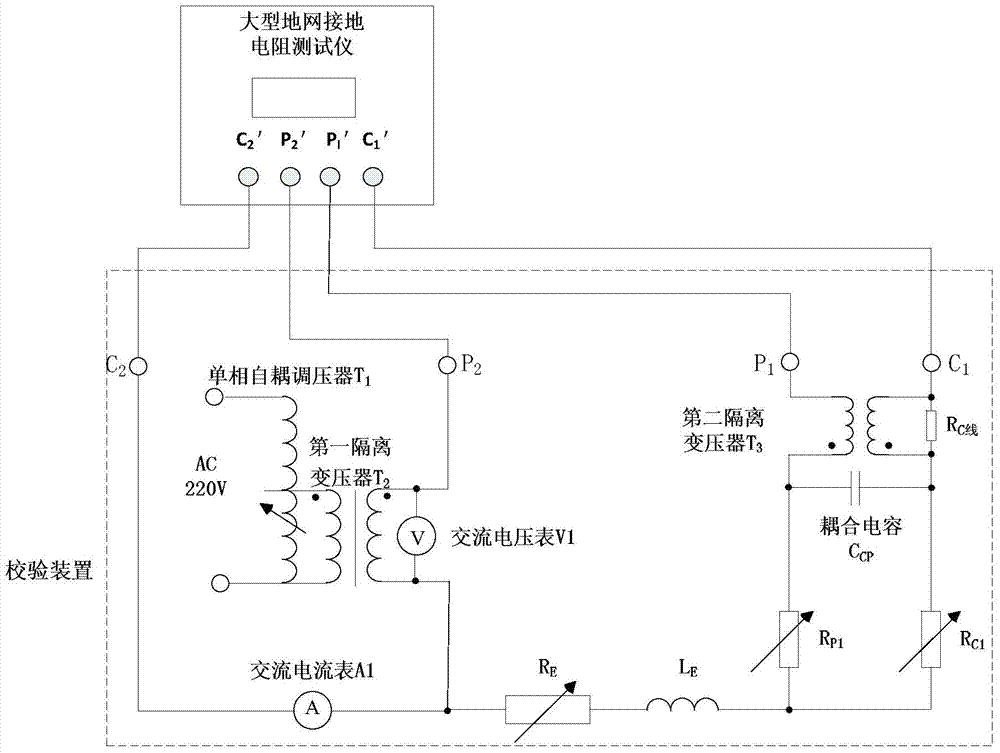

大型地网接地电阻测试仪
二.接地电阻测试仪产品特性：
1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量；2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。20V工频干扰仅带来0.002Ω误差；3、精度高。可用来测量接地阻抗很小的大型地网；4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。可直接测量跨步电压、跨步电势、接触电压、接触电势、电位分布等。
三、接地电阻测试仪设置的技术要求：
1.接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作；2.每个接线头的接线柱都必须接触良好，连接牢固；3.两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直、线将两插针连接，待测接地体应基本在这一直线上；4.不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线；5.如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置；6.两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置；7.雨后连续7个晴天后才能进行接地电阻的测试；8.待测接地体应先进行除锈等处理，以保证可靠的电气连接。
